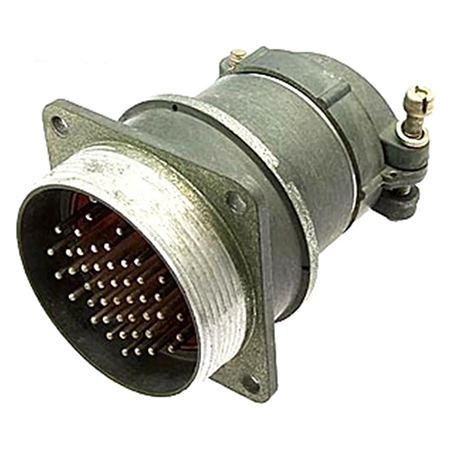

Соединитель 2РМДТ42БПЭ45Ш5В1В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Разъем имеет блочный корпус и прямой патрубок с гайкой для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 42 мм

• Вид корпуса : Блочный

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 45

• Часть соединителя : Вилка

• Сочетание контактов : Все контакты диаметром 1,5 мм

• Покрытие контактов : Серебро

• Максимальная температура окружающей среды : +100°C

• Климатическое исполнение : Всеклиматическое

Технические параметры :

• Максимальное рабочее напряжение : До 560 В или 700 В

• Максимальная токовая нагрузка на контакт : 5 А

• Сопротивление контактов : Не более 2,5 мОм для контактов ?1,5 мм

• Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм по другим данным)

• Рабочий диапазон температур : От -60°C до +100°C

• Минимальная наработка : 5000 часов (или 1000 часов по другим данным)

• Срок сохраняемости : 25 лет

Механические характеристики :

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g)

• Одиночные удары : Ускорение до 5000 м/с? (500 g)

• Многократные удары : Ускорение до 1000 м/с? (100 g)

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g)

Разъемы серии 2РМДТ используются в различных электрических цепях, включая постоянный и переменный ток с частотой до 3 МГц.
