2РМДТ42КПЭ45Ш5В1В

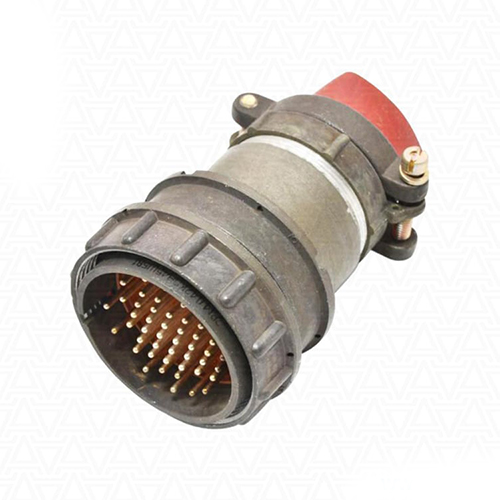

Соединитель 2РМДТ42КПЭ45Ш5В1В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.

Основные характеристики:

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 42

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 45

• Часть соединителя : Вилка (Ш)

• Обозначение сочетания контактов : Все контакты ? 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Максимальная температура окружающей среды : 100°С (1)

• Климатическое исполнение : Всеклиматическое (В)

Технические параметры:

• Максимальное рабочее напряжение : До 560 В (или 700 В в некоторых источниках)

• Токовая нагрузка на контакт : 5 А (или до 50 А в некоторых источниках)

• Сопротивление изоляции : Не менее 1000 МОм

• Диапазон рабочих температур : От -60 до +100°С

• Минимальная наработка : 5000 часов

• Срок сохраняемости : 25 лет

• Метод монтажа : Обжимка

• Вибрация и удары : Выдерживает вибрации в диапазоне частот от 1 до 1000 Гц с ускорением 490 м/с? (50 g), одиночные удары с ускорением 5000 м/с? (500 g), многократные удары с ускорением 1000 м/с? (100 g).

Этот разъем используется для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
