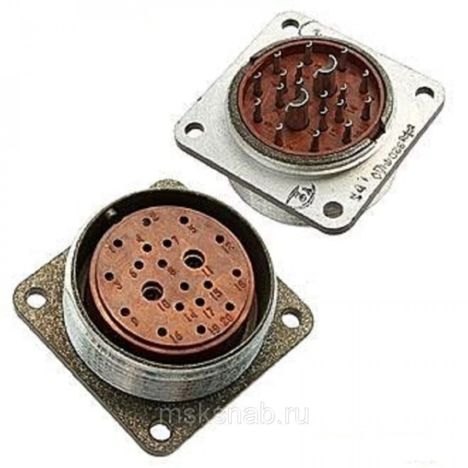

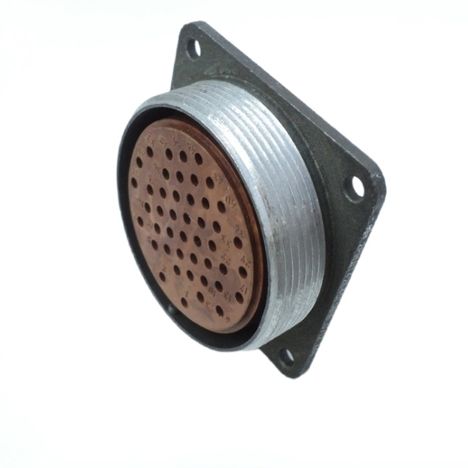

Соединитель 2РМДТ45Б50Г8В1БВ представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Он используется в радиоэлектронной и радиотехнической аппаратуре, а также в различных электро- и контрольно-измерительных приборах.

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 45.

• Вид корпуса : Приборный (блочный) без левой резьбы.

• Часть соединителя : Розетка.

• Количество контактов : 50.

• Сочетание контактов : ? 1,5 мм и ? 2,0 мм.

• Покрытие контактов : Серебро.

• Максимальная температура окружающей среды : +100°C.

• Минимальная температура окружающей среды : -60°C.

• Максимальное рабочее напряжение : 560 В.

• Максимальная токовая нагрузка на контакт :

  • ? 1,5 мм: 5 А.

  • ? 2,0 мм: 7,5 А.

• Сопротивление электрического контакта :

  • ? 1,5 мм: не более 2,5 мОм.

  • ? 2,0 мм: не более 1,6 мОм.

• Сопротивление изоляции : не менее 1000 МОм.

• Минимальная наработка : 5000 часов при 500 циклах сочленения-расчленения.

• Минимальный срок сохраняемости : 25 лет.

Применение

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он обеспечивает надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.

Сочленение

Соединение и разъединение осуществляются с помощью резьбового сочленения. Розетка 2РМДТ45Б50Г8В1БВ может быть использована с различными вилками, такими как 2РМД45К50Ш8А1 , 2РМД45К50Ш8В1 и другими, в зависимости от конфигурации и покрытия контактов.
