2РМДТ45БПЭ50Г8В1В

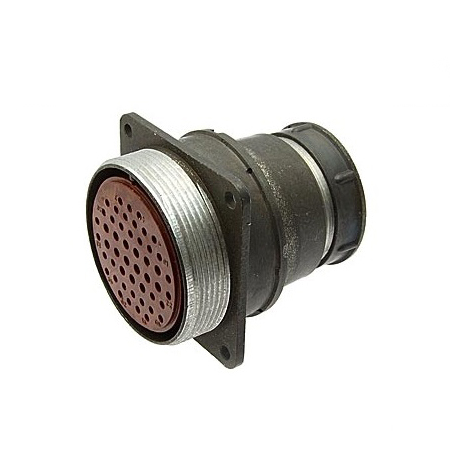

2РМДТ45БПЭ50Г8В1В — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена прямым патрубком для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер корпуса : 45.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Розетка.

• Сочетание контактов : Контакты диаметром 1,5 мм и 2 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

• Климатическое исполнение : Всеклиматическое (В2.1).

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1,5 мм: 5 А.

  • Диаметр 2 мм: 7,5 А.

• Максимальная суммарная нагрузка : 260 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

Механические и эксплуатационные характеристики

• Сопротивление контактов :

  • Диаметр 1,5 мм: не более 2,5 мОм.

  • Диаметр 2 мм: не более 1,6 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Усилие расчленения : не более 392,4 Н.

• Минимальная наработка : 1000 ч.

• Число сочленений-расчленений : 500.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
