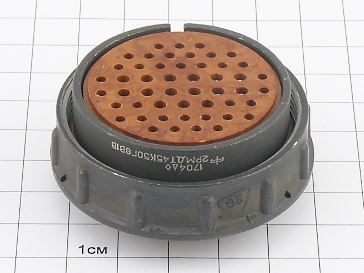

2РМДТ45К50Г8В1В

Соединитель 2РМДТ45К50Г8В1В представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъём, предназначенный для соединения длинных электрических цепей. Он широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : Низкочастотный цилиндрический.

• Корпус : Кабельный.

• Патрубок : Прямой.

• Гайка для патрубка : Для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Розетка.

• Диаметры контактов : 1,5 мм и 2 мм.

• Покрытие контактов : Серебро.

• Максимальная температура окружающей среды : До +100°C.

• Климатическое исполнение : Всеклиматическое.

Эксплуатационные характеристики

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт :

  • Для контактов диаметром 1,5 мм: 5 А.

  • Для контактов диаметром 2 мм: 7,5 А.

• Сопротивление электрического контакта :

  • Для контактов диаметром 1,5 мм: Не более 2,5 мОм.

  • Для контактов диаметром 2 мм: Не более 1,6 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Диапазон рабочих температур : От -60°C до +100°C.

Механические характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение до 2000 м/с? (200 g).

Соединитель 2РМДТ45К50Г8В1В используется для обеспечения надежного и стабильного соединения в различных электронных системах, включая радиоэлектронную и радиотехническую аппаратуру.
