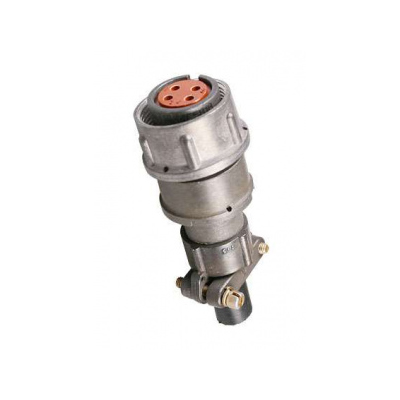

2РМДТ45КПН50Г8В1В

2РМДТ45КПН50Г8В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Она относится к серии 2РМДТ и используется в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер розетки : 45.

• Количество контактов : 50.

• Диаметр контактов : 1,5 мм и 2 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

• Климатическое исполнение : Всеклиматическое (В).

• Токовая нагрузка на контакт :

  • Диаметром 1,5 мм: 5 А.

  • Диаметром 2 мм: 7,5 А.

• Суммарная токовая нагрузка : 260 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В.

• Усилие расчленения контакта :

  • Диаметр 1,5 мм: не менее 0,7 Н.

  • Диаметр 2 мм: не менее 1 Н.

• Усилие расчленения соединителей : не более 392,4 Н.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Тип сочленения : Резьбовое.

• Поляризация корпуса : Одношпоночная.

Условия эксплуатации

• Температура окружающей среды : от -60° С до +100° С.

• Атмосферное рабочее давление :

  • Пониженное: 133,32·10^-12 Па.

  • Повышенное: 50,6·10^4 Па.

• Вибрация :

  • Диапазон частот: от 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с?.

• Акустический шум :

  • Диапазон частот: от 50 Гц до 10 кГц.

  • Уровень звукового давления: 170 дБ.

• Механический удар :

  • Пиковое ударное ускорение: 1000 м/с?.

  • Длительность действия: от 1 мс до 3 мс.

Эта розетка используется для объемного монтажа и предназначена для работы в различных климатических условиях.
