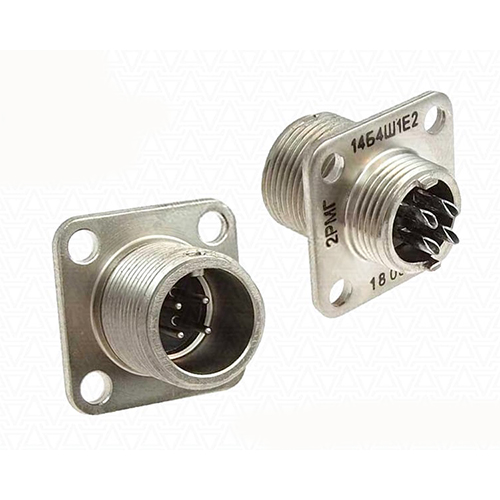

Соединитель 2РМГ14Б4Ш1Е2 — это цилиндрический герметичный низкочастотный разъем, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : 2РМГ — цилиндрический герметичный разъем.

• Посадочный диаметр корпуса : 14 мм.

• Тип корпуса : Б — блочный (приборный).

• Количество контактов : 4.

• Вид соединителя : Ш — вилка.

• Сочетание контактов : Все контакты имеют диаметр 1 мм.

• Вид покрытия контактов : Е — химникель (никель).

• Теплостойкость : 2 — до 200°С.

Технические параметры:

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт : До 6 А.

• Общая максимальная токовая нагрузка : До 20 А.

• Сопротивление контакта : Не более 0,015 Ом.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Применение:

Соединители 2РМГ14Б4Ш1Е2 используются в различных радиоэлектронных устройствах для обеспечения надежного и герметичного соединения. Они могут быть установлены на блок или приборную панель и обеспечивают резьбовое сочленение с кабельными розетками серии 2РМТ.
