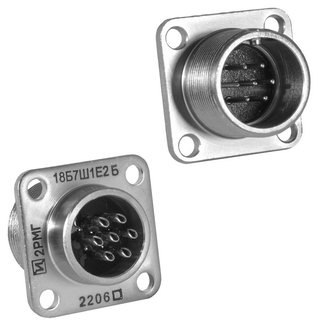

2РМГ18Б7Ш1Е2Б

2РМГ18Б7Ш1Е2Б — это тип цилиндрического герметичного электрического соединителя, предназначенного для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он относится к серии 2РМГ, которая включает в себя различные типы соединителей для радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики

• Тип соединителя : Герметичный цилиндрический.

• Условный размер корпуса : 18 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 7.

• Сочетание контактов : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°C.

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на одиночный контакт : До 5 А.

• Общая максимальная токовая нагрузка : До 30 А.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Метод монтажа : Объемный, пайка.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Применение

Эти соединители используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Они предназначены для внутреннего монтажа и могут работать в широком диапазоне температур от -60°C до +200°C. Соединители имеют резьбовую фиксацию сочлененного положения и одношпоночную поляризацию корпусов.
