2РМГ22Б10Ш1Е2

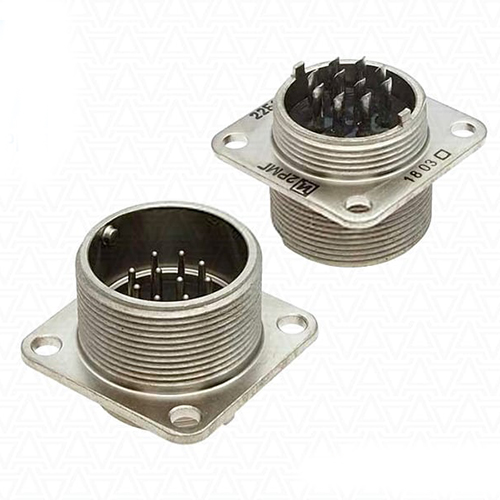

Разъем 2РМГ22Б10Ш1Е2 — это 10-контактная герметичная приборная вилка серии 2РМГ, предназначенная для использования в электрических цепях постоянного, переменного и импульсного токов. Она имеет посадочный диаметр корпуса 22 мм и обеспечивает соединение 10 контактов диаметром 1 мм каждый. Максимальная токовая нагрузка на один контакт составляет 5 А, а общая токовая нагрузка на соединитель — до 42 А при напряжении до 560 В.

Основные характеристики:

• Тип соединителя: Цилиндрический герметичный низковольтный.

• Количество контактов: 10.

• Диаметр контактов: 1 мм.

• Покрытие контактов: Никель.

• Теплостойкость: До 200°C.

• Сопротивление контактов: Не более 15 мОм.

• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.

• Вибрационная стойкость: Диапазон частот 1...5000 Гц, ускорение 490 м/с?.

• Механическая стойкость: Ускорение одиночного удара до 5000 м/с?, многократного — до 1000 м/с?.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: До 500 раз.

Применение:

Разъемы типа 2РМГ22Б10Ш1Е2 используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Сочленение соединителей осуществляется резьбовым способом, что обеспечивает надежную фиксацию в сочлененном положении.
