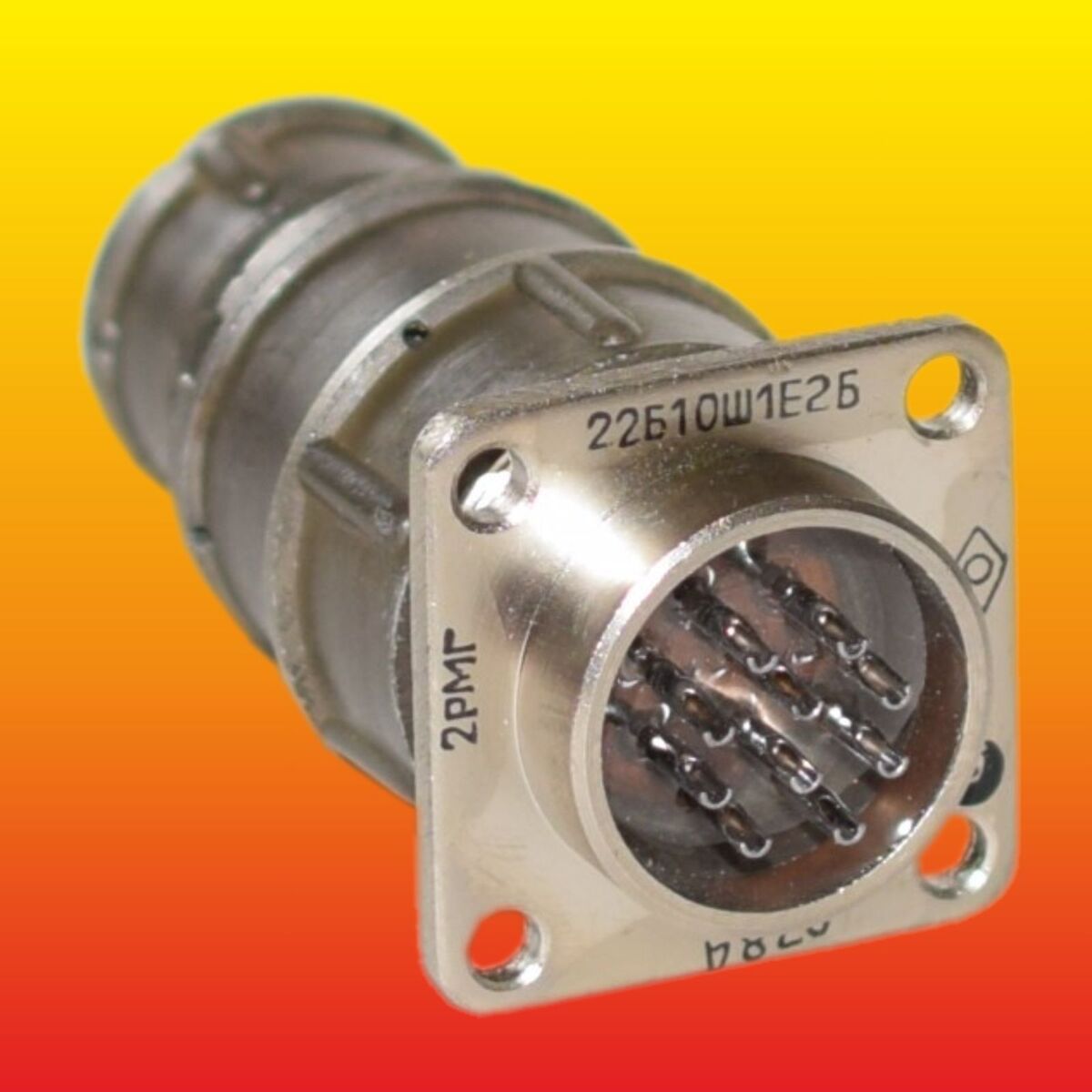

Соединитель 2РМГ22Б10Ш1Е2Б представляет собой герметичную приборную вилку, предназначенную для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он относится к серии цилиндрических герметичных низковольтных разъёмов и имеет посадочный диаметр корпуса 22 мм.

Основные характеристики:

• Тип соединителя : 2РМГ — цилиндрический герметичный.

• Количество контактов : 10.

• Диаметр контактов : Все контакты имеют диаметр 1 мм.

• Максимальная токовая нагрузка на контакт : 5 А.

• Общая максимальная токовая нагрузка : До 42 А.

• Рабочее напряжение : Не более 560 В.

• Сопротивление контакта : Не более 15 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°С.

Условия эксплуатации:

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Одиночные удары : Ускорение до 5000 м/с?.

• Многократные удары : Ускорение до 1000 м/с?.

• Линейные удары : Ускорение до 2000 м/с?.

• Температура окружающей среды : От -60 до +200°С.

• Пониженное атмосферное давление : До 133,32·10??? Па.

• Относительная влажность : До 98% при +25°С.

Применение:

Используется для внутреннего монтажа в климатическом исполнении УХЛ и применяется в радиоэлектронной аппаратуре общего и специального назначения. Сочленяется с розетками 2РМТ по техническим условиям ГЕО.364.126ТУ.
