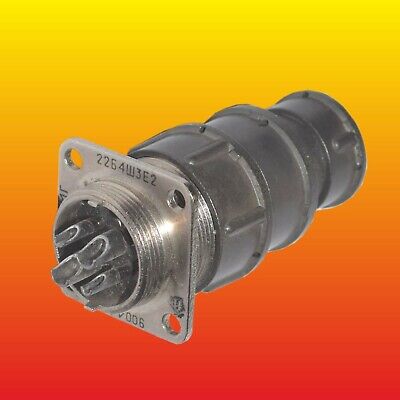

Разъем 2РМГ22Б4Ш3Е2 представляет собой 4-контактную герметичную приборную вилку серии 2РМГ. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 560 В . Вилка имеет посадочный диаметр 22 мм и обеспечивает соединение двух контактов диаметром 2 мм и двух контактов диаметром 3 мм.

Технические характеристики:

• Тип соединителя: 2РМГ, цилиндрический герметичный.

• Количество контактов: 4.

• Рабочее напряжение: до 560 В.

• Максимальная токовая нагрузка: до 13 А на контакты ?2 мм и до 20 А на контакты ?3 мм. Общая максимальная токовая нагрузка на соединитель — до 55 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Температура окружающей среды: от -60°C до +200°C.

• Минимальная наработка: не менее 1000 часов.

• Количество сочленений-расчленений: до 500 раз.

Конструктивные особенности:

• Корпусные детали изготовлены из алюминиевого сплава АЛ-11.

• Материал изоляторов — прессматериал КМК-218Л.

• Штыри контактов — цилиндрические, материал ковар, покрытие никель.

• Метод монтажа — навесной (объемный).

• Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная.

Разъемы серии 2РМГ используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
