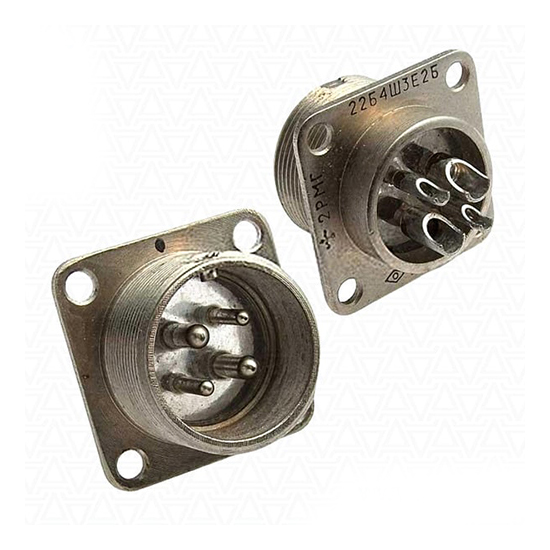

Разъем 2РМГ22Б4Ш3Е2Б представляет собой 4-контактную герметичную приборную вилку серии 2РМГ. Он предназначен для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вилка имеет посадочный диаметр 22 мм и обеспечивает соединение двух контактов диаметром 2 мм и двух контактов диаметром 3 мм.

Технические характеристики:

• Рабочее напряжение: не более 560 В.

• Максимальная токовая нагрузка на контакт:

  • Для контактов ? 2 мм: до 13 А.

  • Для контактов ? 3 мм: до 20 А.

• Общая максимальная токовая нагрузка: до 55 А.

• Сопротивление контактов:

  • Для контактов ? 2 мм: не более 5 мОм.

  • Для контактов ? 3 мм: не более 3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Температурный диапазон: от -60°C до +200°C.

• Вибрационная стойкость: диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Механическая стойкость: одиночные удары до 5000 м/с?, многократные удары до 1000 м/с?.

Конструкция:

• Корпус вилки изготовлен из алюминиевого сплава АЛ-11.

• Изоляторы выполнены из прессматериала КМК-218Л.

• Контакты имеют цилиндрическую форму и покрыты никелем.

• Монтаж навесной, сочленение резьбовое с одношпоночной поляризацией корпуса.

Разъемы 2РМГ22Б4Ш3Е2Б используются для внутреннего монтажа в радиоэлектронной аппаратуре и соответствуют климатическому исполнению УХЛ. Они подходят для работы в различных условиях, включая повышенную влажность и низкое давление.
