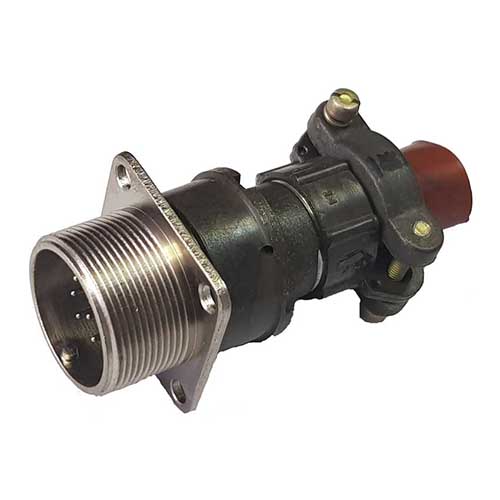

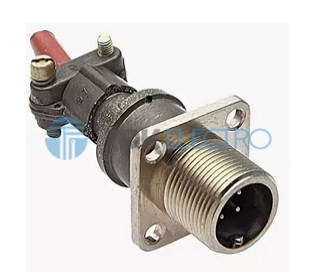

Соединитель 2РМГ22БПН10Ш1Е2 — это герметичная блочная (приборная) вилка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

• Тип соединителя : 2РМГ — герметичный цилиндрический.

• Условный размер корпуса : 22.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 1 — все контакты ?1,0 мм.

• Покрытие контактов : Е — химникель.

• Теплостойкость : 2 — до 200°С.

Применение и совместимость

Вилки серии 2РМГ сочленяются с кабельными розетками серии 2РМТ. Сочленение соединителей осуществляется резьбовым способом, с одношпоночной поляризацией корпусов. Эти соединители подходят для внутреннего монтажа в климатическом исполнении УХЛ.

Технические параметры

• Рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка на одиночный контакт : до 5 А для контактов ?1,0 мм.

• Общая максимальная токовая нагрузка : до 42 А.

• Сопротивление контактов : не более 15 МОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Рабочая температура : от -60 до +100°C (или до +200°C в зависимости от модификации).

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : до 500 раз.

Эти соединители также выдерживают синусоидальную вибрацию и механические удары, что делает их подходящими для использования в различных условиях эксплуатации.
