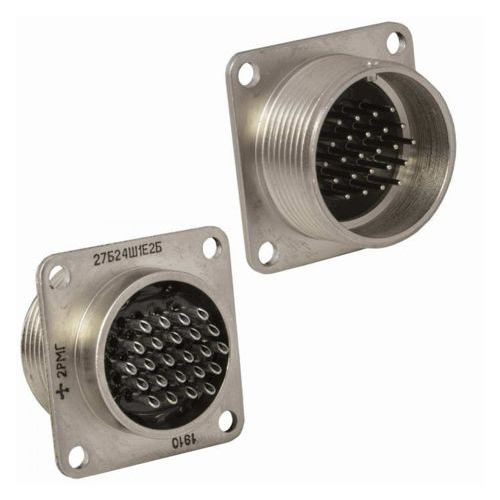

2РМГ27Б24Ш1Е2Б

Соединитель 2РМГ27Б24Ш1Е2Б представляет собой герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он изготавливается без патрубка или с прямым патрубком для монтажа экранированным или неэкранированным кабелем.

Технические характеристики

• Тип соединителя : 2РМГ — электрический цилиндрический герметичный.

• Условный размер корпуса : 27.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 24.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 1 — все контакты ? 1 мм.

• Покрытие контактов : Е — никель.

• Теплостойкость : 2 — 200°С.

• Корпус : Б — блочный (приборный) без левой резьбы.

Применение и эксплуатация

• Применение : Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

• Сочленение : Вилки 2РМГ сочленяются с кабельными розетками 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.

• Условия эксплуатации :

  • Температура : от -60 до +200°C.

  • Вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).

  • Удары : одиночные — до 5000 м/с? (500 g), многократные — до 1000 м/с? (100 g) .

Климатическое исполнение

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ и соответствует техническим условиям ГЕ0.364.140 ТУ.
