2РМГ30Б32Ш1Е2

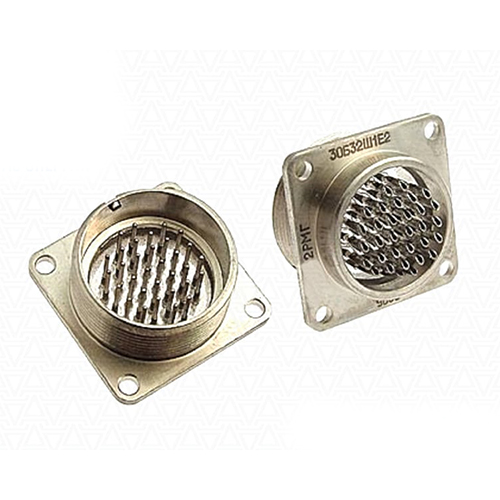

Соединитель 2РМГ30Б32Ш1Е2 представляет собой герметичную цилиндрическую вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

Технические характеристики

• Тип соединителя : 2РМГ — электрический цилиндрический герметичный.

• Условный размер корпуса : 30 мм.

• Вид корпуса : Б — блочный.

• Количество контактов : 32.

• Вид соединителя : Ш — вилка.

• Сочетание контактов : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°С.

Эксплуатационные условия

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт : Не более 3 А.

• Общая максимальная токовая нагрузка : До 80 А.

• Сопротивление контактов : Не более 15 мОм для контактов диаметром 1 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Вибрационная стойкость : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с?.

• Ударная стойкость : Одиночные удары до 5000 м/с?, многократные удары до 1000 м/с?.

• Температурный диапазон : От -60 до +200°С.

• Минимальная наработка : Не менее 1000 часов при 500 циклах соединения-разъединения.

Применение

Соединители типа 2РМГ30Б32Ш1Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ и применяются в различных радиоэлектронных устройствах. Они обеспечивают надежное и герметичное соединение, что делает их подходящими для использования в сложных условиях эксплуатации.
