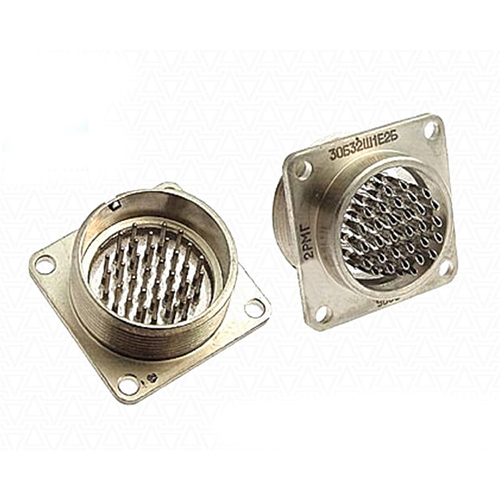

Разъем 2РМГ30Б32Ш1Е2Б представляет собой 32-контактную герметичную приборную вилку серии 2РМГ. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вилка имеет посадочный диаметр 30 мм и обеспечивает соединение 32 контактов диаметром 1 мм каждый. Максимальная токовая нагрузка на один контакт составляет 3 А, а общая нагрузка на соединитель — до 80 А при напряжении до 560 В.

Технические характеристики:

• Тип соединителя: Электрический цилиндрический герметичный.

• Количество контактов: 32.

• Рабочее напряжение: Не более 560 В.

• Максимальная токовая нагрузка на контакт: Не более 3 А.

• Максимальная общая токовая нагрузка: Не более 80 А.

• Диаметр контакта: 1 мм.

• Сопротивление контакта: Не более 15 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Покрытие контактов: Никель.

• Теплостойкость: До 200°С.

Конструктивные особенности:

• Вилка блочная (приборная) без левой резьбы.

• Сочленение с розетками осуществляется резьбовым способом с одношпоночной поляризацией.

• Вилки типа 2РМГ могут сочленяться с кабельными розетками 2РМТ.

Применение:
Разъемы типа 2РМГ30Б32Ш1Е2Б используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
