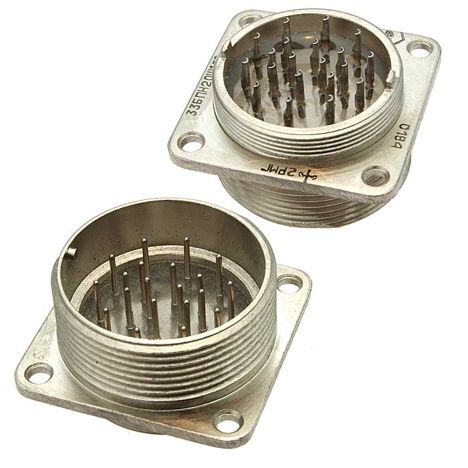

2РМГ33Б20Ш1Е2Б

Вилка 2РМГ33Б20Ш1Е2Б — это электрический цилиндрический герметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также импульсного тока. Она широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

• Тип соединителя : 2РМГ — герметичный цилиндрический соединитель.

• Условный размер корпуса : 33.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 20.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 1 — все контакты ?1,0 мм.

• Покрытие контактов : Никель.

• Теплостойкость : 2 — до 200°С.

• Корпус : Блочный (приборный) без левой резьбы.

Применение и особенности

• Сочленение : Вилки типа 2РМГ сочленяются с розетками серии 2РМТ. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Вид патрубка : Может изготавливаться с прямым патрубком для экранированного или неэкранированного кабеля, или без патрубка.

• Рабочие условия :

  • Рабочее напряжение : Не более 700 В (560 В для некоторых моделей).

  • Максимальная токовая нагрузка на одиночный контакт : До 6 А для контактов ?1 мм.

  • Максимальная общая токовая нагрузка : Не более 110 А.

  • Сопротивление контактов : Не более 5 МОм.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Рабочая температура : От -60°C до +100°C.

  • Минимальная наработка : Не менее 1000 часов.

  • Максимальное количество сочленений-расчленений : До 500 раз.

Эти соединители обеспечивают надежную работу в различных условиях, включая механические удары и вибрации, что делает их подходящими для использования в сложных технических системах.
