2РМГ36Б20Ш2Е2Б

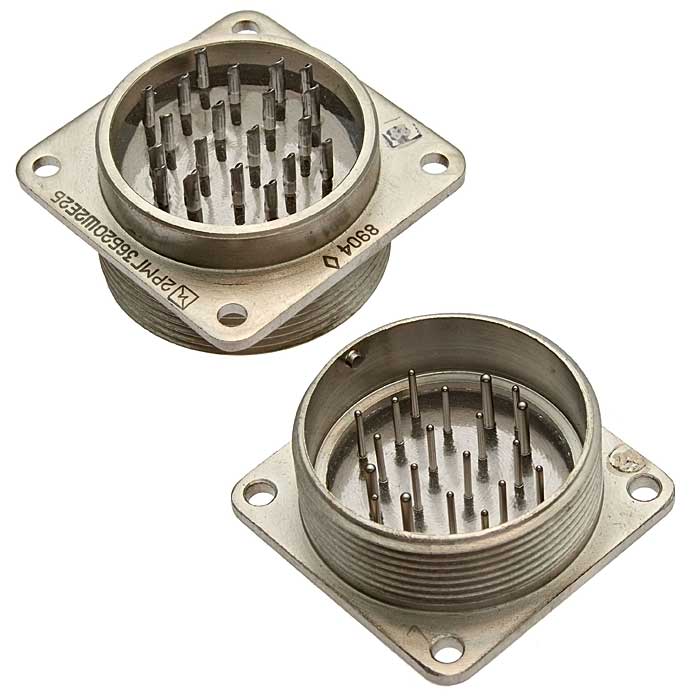

2РМГ36Б20Ш2Е2Б — это тип герметичного электрического разъема, предназначенного для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : Герметичный, малогабаритный.

• Условный размер корпуса : 36.

• Вид корпуса : Блочный (приборный), без левой резьбы.

• Количество контактов : 20.

• Сочетание контактов : Диаметры 1,0 мм и 1,5 мм.

• Покрытие контактов : Никель (химникель).

• Теплостойкость : До 200°C.

• Сочленение : Резьбовое, одношпоночная поляризация.

• Монтаж : Внутренний, объемный, пайка.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Технические параметры:

• Рабочее напряжение : Не более 700/560 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 6 А.

• Максимальная общая токовая нагрузка : Не более 100 А.

• Сопротивление контактов : 0,015 Ом и 0,01 Ом.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура окружающей среды : От -60°C до +100°C.

• Гарантийная наработка : 1000 часов во всех режимах.

Этот разъем используется в различных радиоэлектронных устройствах и может сочленяться с розетками типа 2РМ (2РМТ).
