2РМГ36БПЭ22Ш1Е2

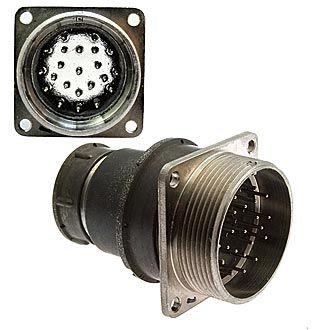

2РМГ36БПЭ22Ш1Е2 — это тип малогабаритного герметичного электрического соединителя, предназначенного для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он широко применяется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики:

• Тип соединителя : Герметичный, цилиндрический.

• Корпус : Блочный (приборный), диаметр 36 мм.

• Количество контактов : 22.

• Покрытие контактов : Химическое никелирование.

• Теплостойкость : До +200 °С.

• Сопротивление контакта : Не более 0,015 Ом.

• Вид патрубка : Прямой, для экранированного кабеля.

• Сочленение : Резьбовое, с одношпоночной поляризацией корпусов.

• Монтаж : Внутренний, объемный, с пайкой.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они сочленяются с кабельными розетками типа 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.

Гарантийные условия:

• Гарантийный срок хранения : 25 лет со дня изготовления.

• Гарантийная наработка : 1000 часов во всех режимах и условиях, допускаемых ТУ; 100000 часов в облегчённом режиме.
