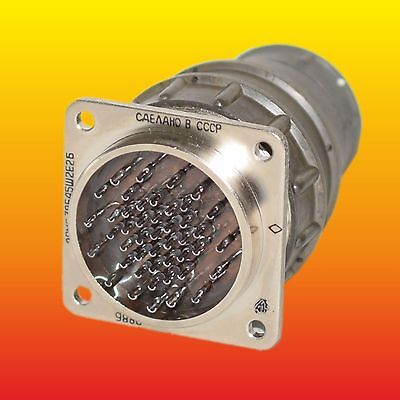

Соединитель 2РМГ39Б45Ш2Е2Б представляет собой герметичную цилиндрическую вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМГ — герметичный.

• Условный размер корпуса : 39.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 45.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 2 — контакты 1,0 мм и 1,5 мм.

• Покрытие контактов : Е — никель.

• Теплостойкость : 2 — 200°С.

• Корпус : Б — блочный (приборный) без левой резьбы.

Применение и условия эксплуатации

• Применение : Внутренний монтаж в климатическом исполнении УХЛ.

• Сочленение : Резьбовое, поляризация корпусов одношпоночная.

• Метод монтажа : Объемный, пайка.

• Условия эксплуатации :

  • Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 500 м/с? (50 g).

  • Одиночные удары : Ускорение 5000 м/с? (500 g).

  • Многократные удары : Ускорение 1000 м/с? (100 g).

  • Линейные удары : Ускорение 2000 м/с? (200 g).

  • Минимальная температура окружающей среды : -60°C.

  • Пониженное атмосферное давление : 133,32·10??? Па (10??? мм рт. ст.).

  • Относительная влажность при t=+25°C : 98%.

Электрические характеристики

• Максимальное рабочее напряжение : 560, 700 В.

• Максимальная токовая нагрузка на контакт :

  • ?1,0 мм — 3 А.

  • ?1,5 мм — 6 А.

• Сопротивление электрического контакта :

  • ?1,0 мм — 15 мОм.

  • ?1,5 мм — 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.

• Минимальный срок сохраняемости : 15 лет.
