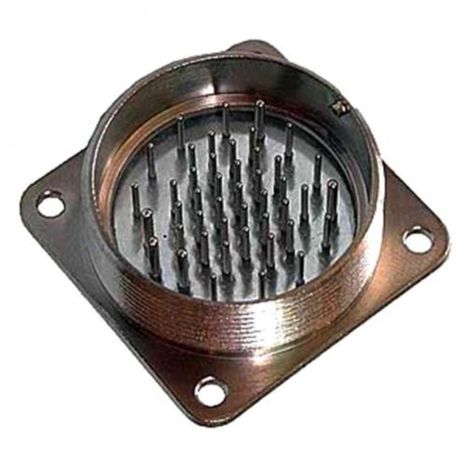

Соединитель 2РМГ39БПЭ45Ш2Е2 представляет собой герметичную цилиндрическую вилку, предназначенную для использования в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он изготавливается с прямым патрубком для экранированного или неэкранированного кабеля, что позволяет гибко подходить к различным условиям монтажа.

Технические характеристики:

• Тип соединителя : 2РМГ, герметичный.

• Условный размер корпуса : 39.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой для экранированного кабеля (Э).

• Количество контактов : 45.

• Сочетание контактов : Контакты ?1,0 мм и ?1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°C.

Эксплуатационные условия:

• Максимальное рабочее напряжение : До 560/700 В.

• Максимальная токовая нагрузка на контакт : ?1,0 мм — 3 А, ?1,5 мм — 6 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с?.

• Ударная нагрузка : Одиночные удары до 5000 м/с?, многократные до 1000 м/с?.

• Температурный диапазон : От -60°C до +100°C.

• Относительная влажность : До 98% при +25°C.

Применение:

Соединители типа 2РМГ39БПЭ45Ш2Е2 широко используются в различных электро-, радио- и контрольно-измерительных приборах, а также в условиях внутреннего монтажа в климатическом исполнении УХЛ . Они сочленяются с розетками серии 2РМТ.
