2РМГ42БПЭ50Ш2Е2

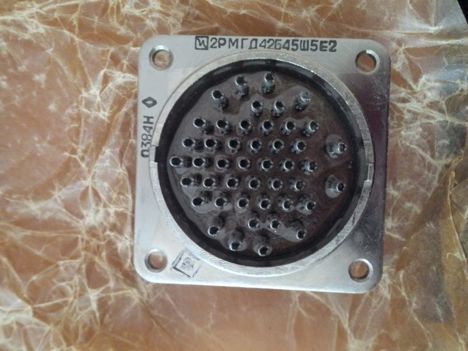

Соединитель 2РМГ42БПЭ50Ш2Е2 — это герметичная блочная вилка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется в различных электро-, радио- и контрольно-измерительных приборах.

Описание и Технические Параметры

• Тип соединителя : 2РМГ — герметичный, проходной.

• Условный размер корпуса : 42.

• Вид корпуса : Б — блочный.

• Вид патрубка : ПЭ — прямой для экранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 2 — контакты ?1,0 мм и ?1,5 мм.

• Покрытие контактов : Е — химникель (никель).

• Теплостойкость : 2 — до 200°С.

Условия Эксплуатации

• Вибрация : Диапазон частот от 5 до 5000 Гц, ускорение до 500 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Пониженная температура : До -60°C.

• Пониженное атмосферное давление : До 1,34·10??? Па (10??? мм рт. ст.).

• Относительная влажность : До 98% при +40°C.

Технические Характеристики

• Максимальное рабочее напряжение : До 560 В (амплитудное значение).

• Максимальная токовая нагрузка на контакт :

  • ?1,0 мм — 2,5 А.

  • ?1,5 мм — 5 А.

• Сопротивление электрического контакта :

  • ?1,0 мм — не более 30 мОм.

  • ?1,5 мм — не более 20 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : До 500 раз.

• Минимальная наработка :

  • При 100°С — 1500 часов.

  • При 200°С — 1000 часов.

• Срок сохраняемости : Не менее 25 лет.

Соединители серии 2РМГ42БПЭ50Ш2Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140 ТУ.
