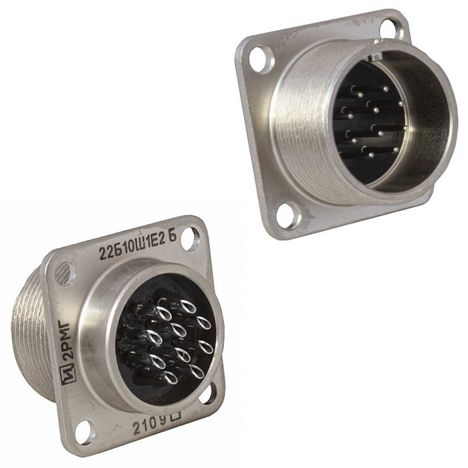

Разъем 2РМГД18Б4Ш5Е2 представляет собой цилиндрический герметичный низковольтный соединитель, предназначенный для использования в электрических цепях постоянного, переменного и импульсного токов. Он относится к серии 2РМГД, которая включает в себя различные типы разъемов для соединения длинных электрических цепей.

Основные характеристики:

• Тип соединителя: 2РМГД, цилиндрический герметичный.

• Количество контактов: 4.

• Рабочее напряжение: Не более 560 В.

• Максимальная токовая нагрузка: До 12 А на один контакт и до 40 А на весь соединитель.

• Диаметр контактов: 1,5 мм.

• Сопротивление контактов: Не более 10 мОм.

• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.

• Температурный диапазон: От -60°C до +200°C.

• Метод сочленения: Резьбовой.

• Метод монтажа: Объемный (навесной).

• Материал корпуса: Алюминиевый сплав АЛ-11.

• Материал изоляторов: Прессматериал КМК-218Л.

• Покрытие контактов: Никель.

Применение:

Разъемы типа 2РМГД18Б4Ш5Е2 используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они обеспечивают надежное соединение в различных условиях эксплуатации, включая высокие температуры и вибрационные нагрузки.

Конструктивные особенности:

• Корпус: Блочный (приборный), без патрубка.

• Сочленение: Производится резьбовой гайкой на кабельной части.

• Контакты: Цилиндрические, материал ковар, покрытие никель.

• Герметичность: Обеспечивает защиту от внешних воздействий.

Этот разъем предназначен для внутреннего объемного монтажа и может выдерживать значительные механические нагрузки, включая синусоидальную вибрацию и механические удары.
