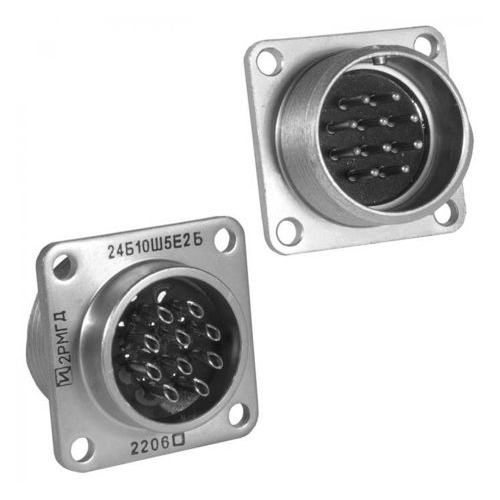

Разъем 2РМГД24Б10Ш5Е2 представляет собой 10-контактную герметичную блочную (приборную) вилку, входящую в серию цилиндрических герметичных низковольтных разъемов. Он предназначен для соединения длинных электрических цепей и может работать с постоянным, переменным (до 3 МГц) и импульсным током.

Основные характеристики:

• Тип соединителя : 2РМГД — цилиндрический герметичный разъем для электрических цепей.

• Посадочный диаметр корпуса : 24 мм.

• Количество контактов : 10.

• Диаметр контактов : Все контакты имеют диаметр 1,5 мм.

• Покрытие контактов : Никель (химникель).

• Теплостойкость : До 200°С.

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка :

  • На один контакт: до 8 А.

  • Общая на соединитель: до 48 А .

• Сопротивление контактов : Не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Вибрационная стойкость : Диапазон частот 1...5000 Гц, ускорение 490 м/с?.

• Механическая стойкость : Одиночный удар до 5000 м/с?, многократный удар до 1000 м/с?.

• Наработка : Минимально 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, обеспечивая надежное соединение в различных условиях эксплуатации.
