2РМГД24Б10Ш5Е2Б

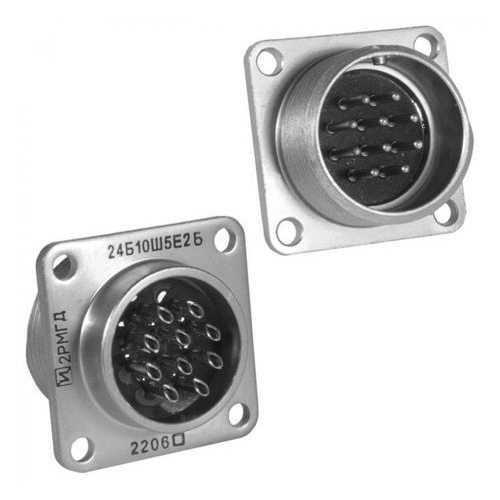

Разъем 2РМГД24Б10Ш5Е2Б представляет собой 10-контактную герметичную блочную (приборную) вилку серии 2РМГД. Он предназначен для соединения длинных электрических цепей и используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : 2РМГД, цилиндрический герметичный.

• Количество контактов : 10.

• Рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка :

  • На один контакт: до 8 А.

  • Общая на соединитель: до 48 А.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : не более 10 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Теплостойкость : до 200°С.

• Корпус : блочный (приборный) без левой резьбы.

• Сочленение : резьбовое.

Применение и условия эксплуатации:

• Тип тока : постоянный, переменный (до 3 МГц) и импульсный.

• Рабочая температура окружающей среды : от -60°C до +100°C, с возможностью работы при 200°C.

• Вибрационная стойкость : синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 490 м/с?.

• Механическая стойкость : одиночный удар до 5000 м/с?, многократный удар до 1000 м/с?.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : до 500 раз.

Этот разъем широко используется в радиоэлектронной аппаратуре благодаря своим герметичным свойствам и способности выдерживать различные условия эксплуатации.
