2РМГД24БПН10Ш5Е2

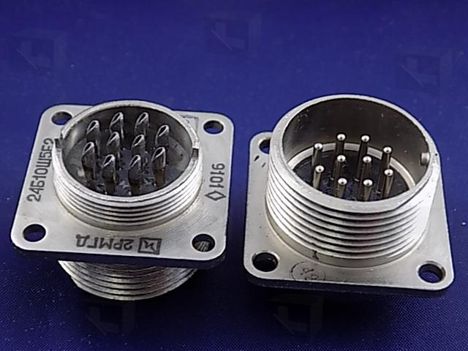

Соединитель 2РМГД24БПН10Ш5Е2 представляет собой вилку приборную низкочастотную цилиндрическую герметичную с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Этот тип соединителей используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : Герметичный, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 24.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Химникель (никель).

• Теплостойкость : До 200°C.

• Максимальное рабочее напряжение : До 700 В.

• Максимальная рабочая частота : До 3 МГц.

• Сопротивление контактов : Не более 10 МОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 м/с? (50 g).

• Механический удар : Одиночный до 5000 м/с? (500 g), многократный до 1000 м/с? (100 g).

• Рабочая температура окружающей среды : От -60°C до +200°C.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 25 лет.

Этот соединитель широко применяется в различных электро-, радио- и контрольно-измерительных приборах. Сочленение с кабельными розетками осуществляется резьбовым способом с одношпоночной поляризацией корпусов.
