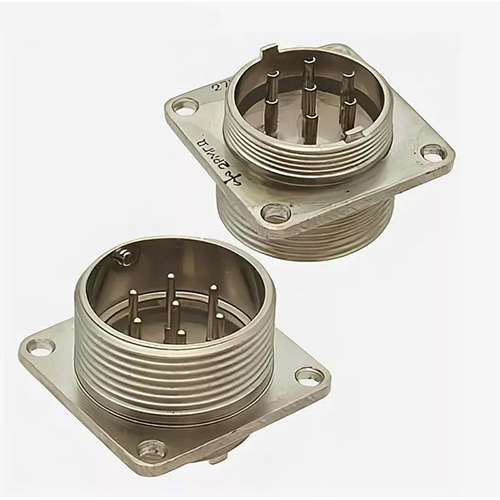

Соединитель 2РМГД27Б7Ш5Е2Б представляет собой герметичную цилиндрическую вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : Герметичный, серия 2РМГД.

• Условный размер корпуса : 27.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 7.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°С.

• Корпус : Блочный (приборный) без левой резьбы.

Технические параметры:

• Рабочее напряжение : Не более 700 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 9 А.

• Максимальная общая токовая нагрузка : Не более 52 А.

• Сопротивление контактов : Не более 10 МОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

Условия эксплуатации:

• Рабочая температура : От -60 до +100°C (или до +200°C).

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 м/с?.

• Механический удар : Одиночный до 5000 м/с?, многократный до 1000 м/с?.

• Гарантийная наработка : Не менее 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

Соединители типа 2РМГД27Б7Ш5Е2Б используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕ0.364.140 ТУ. Они сочленяются с розетками серии 2РМД и 2РМДТ.
