2РМГД30Б24Ш5Е2

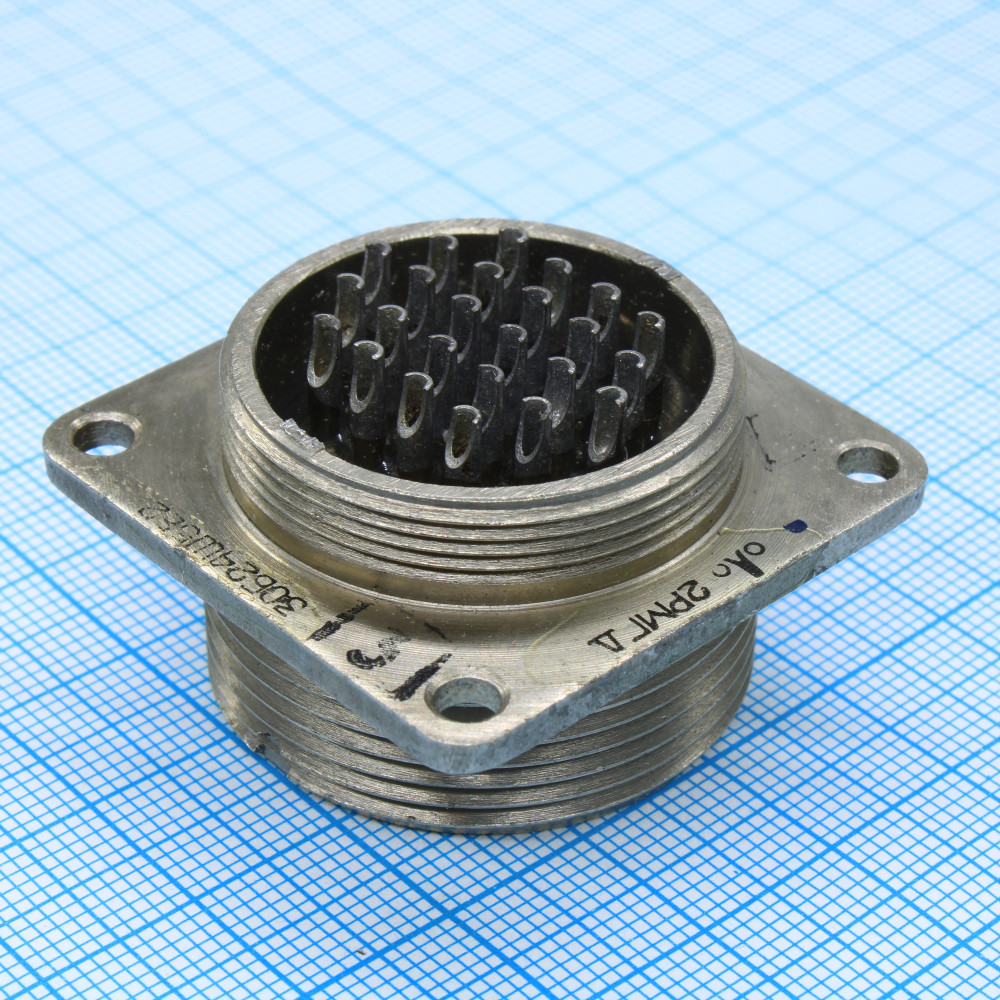

Соединитель 2РМГД30Б24Ш5Е2 представляет собой герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он изготавливается без патрубка или с прямым патрубком для монтажа экранированным или неэкранированным кабелем, что определяется видом концевой гайки патрубка.

Основные характеристики:

• Тип соединителя : Герметичный, для длинных линий.

• Условный размер корпуса : 30.

• Вид корпуса : Блочный.

• Количество контактов : 24.

• Сочетание контактов : Все контакты ? 1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°C.

Технические параметры:

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт : Не более 5,5 А.

• Сопротивление электрического контакта : Не более 10 МОм для контактов ? 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации:

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные удары : Ускорение до 2000 м/с? (200 g).

• Минимальная температура окружающей среды : -60°C.

• Пониженное атмосферное давление : 133,32·10??? Па (10??? мм рт.ст.).

• Относительная влажность : До 98% при t=+25°C.

Применение:

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Вилки типа 2РМГД30Б24Ш5Е2 сочленяются с розетками типа 2РМДТ.
