2РМГД30БПЭ8Ш7Е2

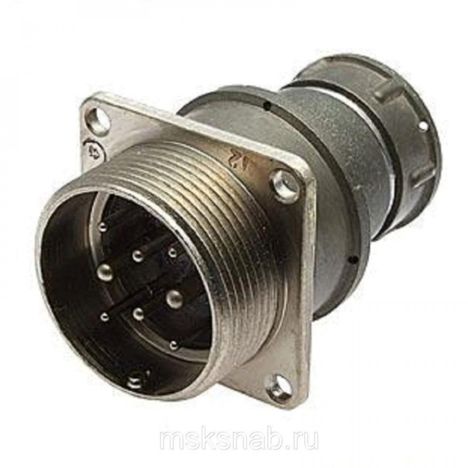

2РМГД30БПЭ8Ш7Е2 — это герметичная блочная (приборная) вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для импульсного тока.

Основные характеристики:

• Тип соединителя : 2РМГД — герметичный, для длинных линий.

• Условный размер корпуса : 30.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : ПЭ — прямой для экранированного кабеля.

• Количество контактов : 8.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 7 — контакты ?1,5 мм, ?2 мм и ?3 мм.

• Покрытие контактов : Е — химический никель.

• Теплостойкость : 2 — до 200°С.

Технические характеристики:

• Рабочее напряжение : не более 560 В для вилки с 8 контактами.

• Максимальная токовая нагрузка на одиночный контакт :

  • Контакты ?1,5 мм: 9 А.

  • Контакты ?2 мм: 12 А.

  • Контакты ?3 мм: 20 А.

• Общая максимальная токовая нагрузка : не более 88 А для вилки с 8 контактами.

• Сопротивление контактов :

  • Контакты ?1,5 мм: не более 10 МОм.

  • Контакты ?2 мм: не более 5 МОм.

  • Контакты ?3 мм: не более 3 МОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Применение:

Эти вилки широко используются в различных электро-, радио- и контрольно-измерительных приборах . Сочленение соединителей осуществляется с помощью розеток серии 2РМДТ и происходит по резьбовому типу с одношпоночной поляризацией корпуса.

Условия эксплуатации:

• Рабочая температура : от -60°C до +200°C.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.
