2РМГД30БПН24Ш5Е2

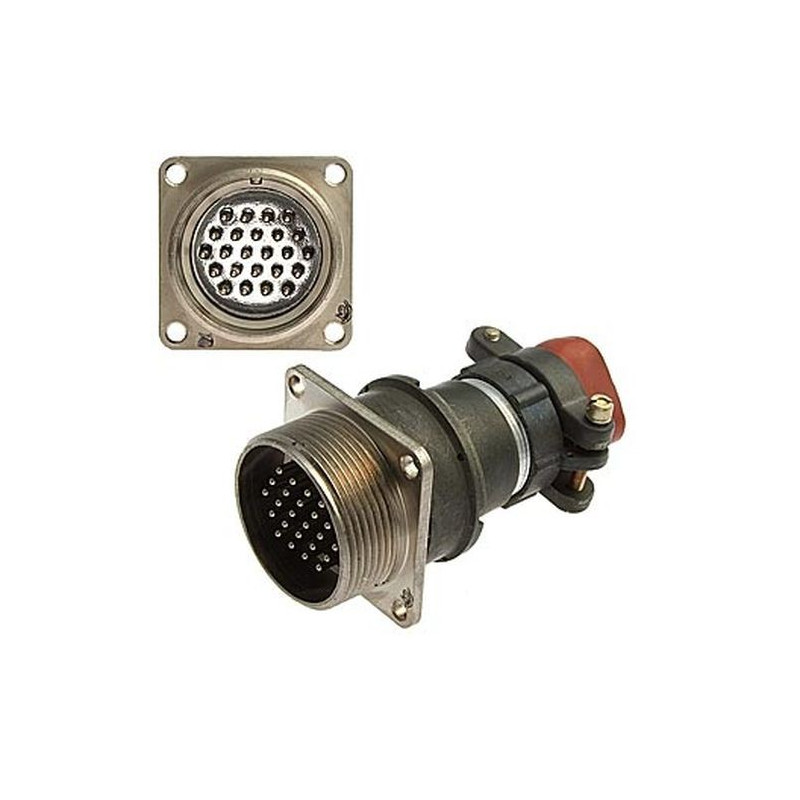

Соединитель 2РМГД30БПН24Ш5Е2 — это герметичная блочная (приборная) вилка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : Герметичный, климатическое исполнение УХЛ.

• Условный размер корпуса : 30.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Химникель.

• Теплостойкость : До 200°C.

Технические параметры:

• Рабочее напряжение : Не более 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на одиночный контакт : Не более 5,5 А.

• Максимальная общая токовая нагрузка : Не более 110 А.

• Сопротивление контактов : Не более 10 МОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : До 500 раз.

• Минимальная наработка : Не менее 1000 часов.

• Гарантийный срок хранения : 25 лет.

Соединение с розеткой осуществляется резьбовым способом, поляризация корпуса одношпоночная. Вилки изготавливаются для внутреннего монтажа и могут использоваться в различных радиоэлектронных устройствах.
