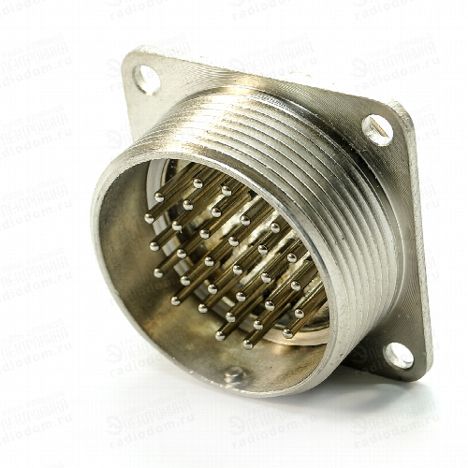

Соединитель 2РМГД33Б32Ш5Е2 представляет собой герметичную вилку, предназначенную для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он имеет блочный корпус и используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : Герметичный, цилиндрический.

• Условный размер корпуса : 33 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 32.

• Диаметр контактов : Все контакты имеют диаметр 1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°C.

• Максимальное рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на контакт : 5 А (для контактов диаметром 1,5 мм обычно до 6 А, но в данном случае указано 5 А).

• Сопротивление контактов : Не более 10 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Минимальная наработка : 1000 часов при 500 циклах сочленения-расчленения.

Условия эксплуатации

• Температурный диапазон : От -60°C до +200°C.

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Пониженное атмосферное давление : До 133,32·10^-12 Па (10^-12 мм рт.ст.).

• Относительная влажность : До 98% при +25°C.

Соединитель 2РМГД33Б32Ш5Е2 используется для внутреннего монтажа в климатическом исполнении УХЛ и соответствует техническим условиям ГЕО.364.140ТУ. Он сочленяется с розетками типа 2РМДТ.
