2РМГД33БПЭ32Ш5Е2

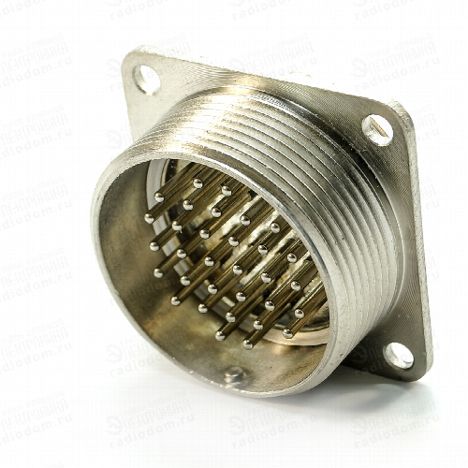

Соединитель 2РМГД33БПЭ32Ш5Е2 представляет собой герметичную блочную (приборную) вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он изготавливается с прямым патрубком для монтажа экранированных кабелей и имеет никелевое покрытие контактов, что обеспечивает высокую коррозионную стойкость и надежность соединения.

Технические характеристики

• Максимальное рабочее напряжение : до 560 В (амплитудное значение).

• Максимальная токовая нагрузка на контакт : 5 А.

• Сопротивление электрического контакта :

  • ?1,0 мм: не более 15 мОм;

  • ?1,5 мм: не более 10 мОм .

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество контактов : 32.

• Тип контактов : все контакты ?1,5 мм.

• Теплостойкость : до 200°C.

Условия эксплуатации

• Температурный диапазон : от -60°C до +100°C.

• Вибрация : синусоидальная, ускорение до 500 м/с? (50 g).

• Механические удары : одиночные до 5000 м/с? (500 g), многократные до 1000 м/с? (100 g).

• Пониженное атмосферное давление : до 133,32·10??? Па (10??? мм рт. ст.).

Применение

Соединители 2РМГД33БПЭ32Ш5Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140 ТУ . Они сочленяются с розетками серии 2РМДТ.

Минимальная наработка и срок хранения

• Минимальная наработка : не менее 1000 часов при 500 циклах сочленений-расчленений.

• Срок хранения : не менее 15 лет.
