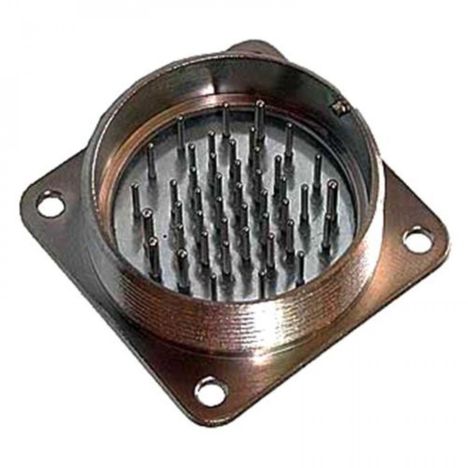

Соединитель 2РМГД36Б20Ш5Е2 представляет собой вилку приборную низкочастотную цилиндрическую герметичную с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : 2РМГД

• Условный размер корпуса : 36

• Вид корпуса : Б - блочный (приборный)

• Количество контактов : 20

• Часть соединителя : Ш - вилка

• Сочетание контактов : 5

• Покрытие контактов : Е - химникель (никель)

• Теплостойкость : 200 °С

• Сочленение : Резьбовое

• Поляризация корпусов : Одношпоночная

• Максимальное рабочее напряжение : До 700 В

• Максимальная рабочая частота : До 3 МГц

• Сопротивление изоляции : Не менее 5000 МОм

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69

• Минимальная наработка : 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

Соединители этого типа широко применяются в различных электро-, радио- и контрольно-измерительных приборах. Они изготавливаются для внутреннего монтажа и могут использоваться в широком диапазоне температур от -60 до +100 °С или +200 °С, в зависимости от модификации.
