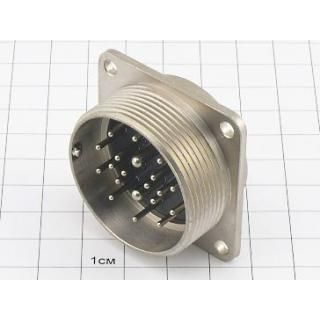

Соединитель 2РМГД36БПН20Ш2Е2 относится к серии малогабаритных герметичных разъемов, предназначенных для использования в электрических цепях. Эти разъемы обычно используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики:

• Тип соединителя: Малогабаритный герметичный (2РМГД).

• Условный размер корпуса: 36.

• Вид корпуса: Блочный (приборный).

• Вид патрубка: Прямой (П).

• Вид гайки патрубка: Для неэкранированного кабеля (Н).

• Количество контактов: 20.

• Часть соединителя: Вилка (Ш).

• Сочетание контактов: Обозначение сочетания контактов (2).

• Покрытие контактов: Химическое никелирование (Е).

• Теплостойкость: Обозначение теплостойкости (2), что соответствует +200 °С.

Эти разъемы имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они изготавливаются для внутреннего монтажа и имеют климатическое исполнение УХЛ2.1 по ГОСТ 15150-69. Метод монтажа — объемный, с использованием пайки.

Соединители 2РМГД предназначены для работы с постоянным, переменным (до 3 МГц) и импульсным током. Они используются в сочетании с кабельными розетками, выпускаемыми по определенным техническим условиям.
