2РМГД39Б22Ш5Е2Б

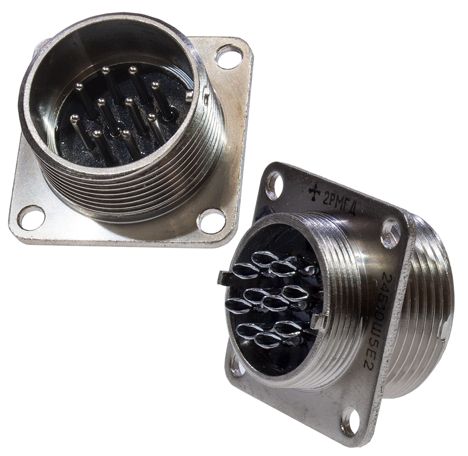

2РМГД39Б22Ш5Е2Б — это герметичная блочная вилка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется в сочетании с кабельными розетками типа 2РМДТ и имеет резьбовое сочленение с одношпоночной поляризацией корпусов.

Технические характеристики:

• Количество контактов: 22.

• Рабочее напряжение: не более 700/560 В.

• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.

• Максимальная общая токовая нагрузка: не более 146 А.

• Сопротивление контактов: 5 МОм.

• Материал контактов: золото/серебро.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура окружающей среды: от -60°C до +100°C.

• Минимальная наработка: не менее 1000 часов.

• Максимальное количество сочленений-расчленений: 500 раз.

Применение:

Эти вилки используются для внутреннего монтажа в климатическом исполнении УХЛ и подходят для различных электронных и радиотехнических устройств, требующих надежных и герметичных соединений.

Расшифровка обозначения:

• 2РМГД — тип соединителя.

• 39 — размер и типоразмер.

• Б — корпус блочный (приборный) без левой резьбы.

• 22 — количество контактов.

• Ш5 — тип патрубка.

• Е — покрытие контактов (никель).

• 2 — теплостойкость (до 200°C).
