2РМГД39БПЭ22Ш5Е2

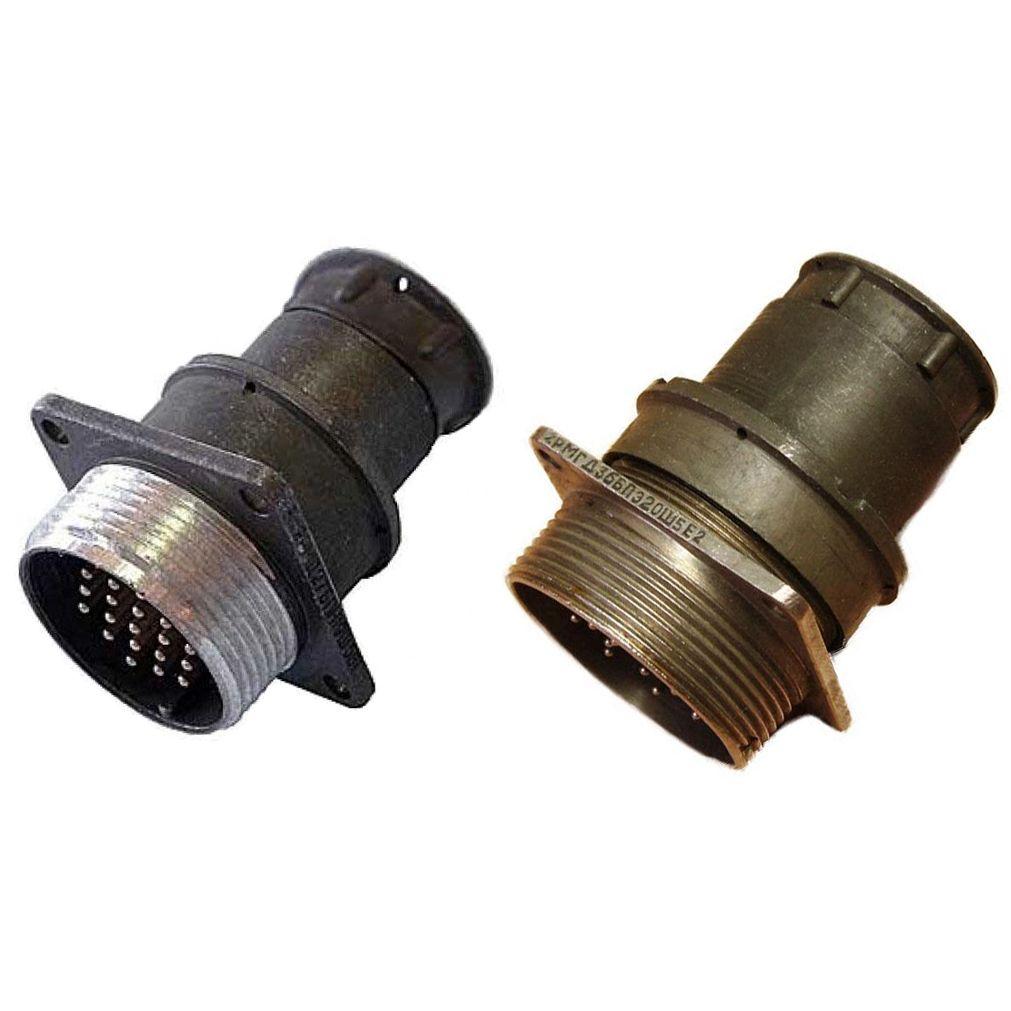

Соединитель 2РМГД39БПЭ22Ш5Е2 — это вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики:

• Тип соединителя : 2РМГД

• Корпус : Блочный (приборный)

• Диаметр : 39

• Количество контактов : 22

• Часть соединителя : Вилка (Ш)

• Покрытие контактов : Никель (Е)

• Теплостойкость : 200 °С

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Сочетание контактов : 5

Технические параметры:

• Максимальное рабочее напряжение : до 700 В

• Максимальная рабочая частота : 3 МГц

• Сопротивление изоляции : не менее 5000 МОм

• Синусоидальная вибрация : диапазон частот 1...5000 Гц

• Механический удар : одиночного действия до 5000 м/с? (500 g)

• Рабочая температура : от -60 до +200 °С

• Минимальная наработка : не менее 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

Соединитель 2РМГД39БПЭ22Ш5Е2 изготавливается в соответствии с климатическим исполнением УХЛ2.1 по ГОСТ 15150-69 и имеет гарантийный срок хранения до 25 лет.
