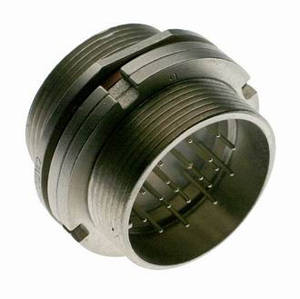

2РМГП33Б20Ш1Е2

Соединитель 2РМГП33Б20Ш1Е2 представляет собой блочную (приборную) герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он имеет 20 контактов диаметром 1 мм с серебряным напылением, хотя в некоторых источниках упоминается покрытие химникель.

Основные характеристики:

• Тип соединителя : 2РМГП.

• Условный размер корпуса : 33.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 20.

• Диаметр контактов : Все контакты ?1,0 мм.

• Способ монтажа : Пайка на кабель.

• Форма контактов : Прямые.

• Материал корпуса : Металл.

• Материал изолятора : Карболит.

• Сопротивление контактов : Не более 0,005 Ом.

• Максимальный ток на контакт : 8 А (для контактов ?1 мм).

• Рабочее напряжение : До 560 В, максимальное напряжение — 700 В.

• Рабочая температура : -60...+100 °C.

• Сочленение : Резьбовое, поляризация корпусов одношпоночная.

Применение:

Соединители этого типа используются в различных электронных устройствах, включая измерительные приборы и радиоаппаратуру. Они подходят для внутреннего монтажа и соответствуют климатическому исполнению УХЛ.

Сочленение:

Вилки типа 2РМГП33Б20Ш1Е2 сочленяются с розетками типа 2РМТ или 2РМДТ.
