2РМГПД36Б20Ш6Е2

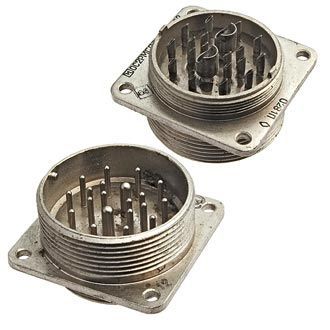

Соединитель 2РМГПД36Б20Ш6Е2 представляет собой приборную блочную вилку, предназначенную для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он конструктивно подобен другим соединителям серии 2РМГПД, но имеет свои особенности.

Основные характеристики:

• Тип соединителя : Герметичный, блочный (приборный).

• Условный размер корпуса : 36.

• Вид патрубка : Отсутствие буквы в обозначении указывает на отсутствие патрубка или возможность установки прямого патрубка для экранированного или неэкранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : 6, что может означать определённое сочетание диаметров контактов, например, ?1,5 мм и ?3,0 мм.

• Покрытие контактов : Никель.

• Теплостойкость : Обозначение отсутствует, но обычно указывается как 1 (100°С) или 2 (200°С).

• Сочленение : Резьбовое с одношпоночной поляризацией корпуса.

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они предназначены для внутреннего монтажа и соответствуют климатическому исполнению УХЛ по ГОСТ 15150-69.
