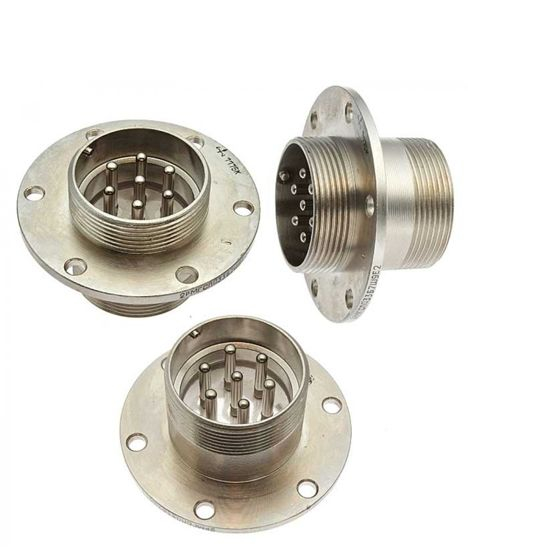

Соединитель 2РМГСД33Б7Ш9Е2 — это приборная цилиндрическая герметичная вилка, предназначенная для внутреннего монтажа в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики:

• Тип соединителя : 2РМГСД — высокогерметичный для длинных линий.

• Условный размер корпуса : 33.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 7.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 9.

• Покрытие контактов : Е — химникель.

• Теплостойкость : 2 — до 200 °С.

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Максимальное рабочее напряжение : до 700 В.

• Максимальная рабочая частота : до 3 МГц.

• Сопротивление изоляции : не менее 5000 МОм.

• Гарантийный срок хранения : 20 лет.

• Гарантийная наработка : 1500 часов во всех режимах и до 100000 часов в облегчённом режиме.

Соединитель 2РМГСД33Б7Ш9Е2 сочленяется с розетками типа 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ. Он предназначен для использования в различных радиоэлектронных устройствах и может выдерживать различные климатические и механические нагрузки, включая синусоидальную вибрацию и механические удары.
