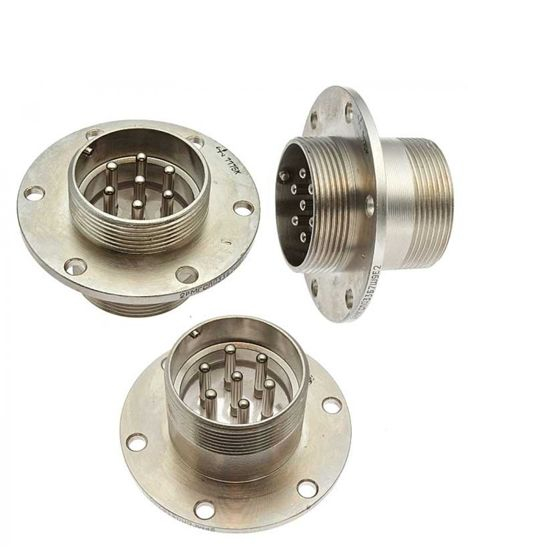

Соединитель 2РМГСПД33Б7Ш9Е2 — это тип высокогерметичного цилиндрического разъема, предназначенного для ручного соединения в электрических цепях. Он используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики:

• Тип соединителя: 2РМГСПД

• Условный размер корпуса: 33

• Вид корпуса: Б — блочный (приборный)

• Количество контактов: 7

• Часть соединителя: Ш — вилка

• Сочетание контактов: 9 (все контакты ? 3,0 мм)

• Покрытие контактов: Е — химникель (никель)

• Теплостойкость: 2 — до 200 °С

Применение и особенности:

• Применение: Используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

• Сочленение: Резьбовое, с одношпоночной поляризацией корпусов.

• Климатическое исполнение: УХЛ, соответствует техническим условиям ГЕ0.364.144 ТУ.

• Метод монтажа: Объемный, с использованием пайки.

Ответная часть:

Соединитель 2РМГСПД33Б7Ш9Е2 обычно используется с кабельными розетками типа 2РМД и 2РМДТ. Для правильного выбора необходимо указывать тип корпуса (блочный или кабельный) и вид соединителя (вилка или розетка).
