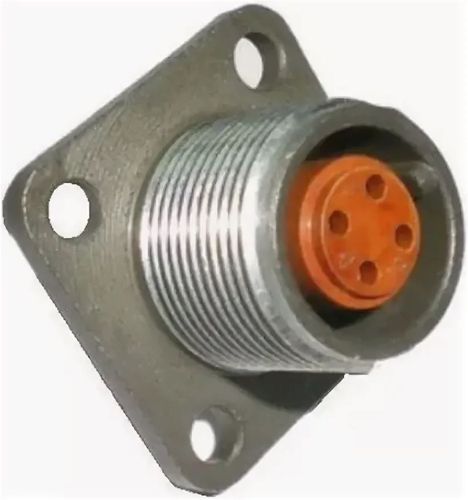

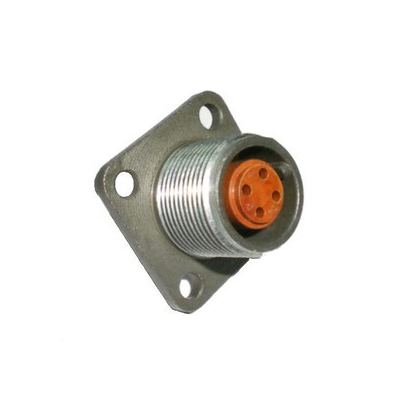

2РМТ14Б4Г1В1БВ

2РМТ14Б4Г1В1БВ — это цилиндрический низкочастотный малогабаритный тропикоустойчивый соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Основные характеристики

• Серия : 2РМТ — малогабаритные тропикоустойчивые соединители.

• Условный размер корпуса : 14.

• Функциональное назначение : Розетка.

• Способ монтажа : На панель.

• Количество контактов : 4.

• Сочетание контактов : 1 (все контакты ? 1,0 мм).

• Сопротивление контактов : Не более 0,005 Ом.

• Рабочее напряжение : 560 В.

• Максимальное напряжение : Не более 700 В.

• Сопротивление изолятора : Не менее 1000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Материал корпуса : Металл.

• Материал изолятора : Карболит.

• Покрытие контактов : Серебро.

• Патрубок : Без патрубка.

• Вес : 11 г.

Назначение и применение

Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и имеют всеклиматическое исполнение.

Гарантийные условия

Гарантийный срок хранения соединителей — 15 лет со дня изготовления. Гарантийная наработка составляет 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

Расшифровка обозначения

• 2РМТ : Тип соединителя — малогабаритный тропикоустойчивый.

• 14 : Условный размер корпуса.

• Б : Вид корпуса — блочный (приборный).

• 4 : Количество контактов.

• Г : Часть соединителя — розетка.

• 1 : Обозначение сочетания контактов.

• В : Покрытие контактов — серебро.

• 1 : Теплостойкость — до 100°C.

• Б : Корпус приборный без левой резьбы.

• В : Всеклиматическое исполнение.
