2РМТ14Б4Ш1А1В

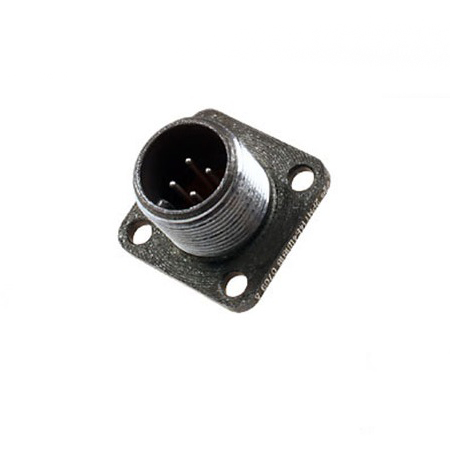

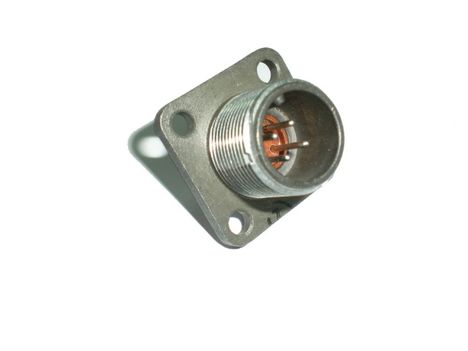

Соединитель 2РМТ14Б4Ш1А1В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Технические характеристики

• Тип соединителя : 2РМТ

• Условный размер корпуса : 14

• Вид корпуса : Блочный (приборный)

• Количество контактов : 4

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : 1 (все контакты ? 1,0 мм)

• Покрытие контактов : Золото (А)

• Теплостойкость : 100°С (1)

• Всеклиматическое исполнение : Да (В)

• Рабочее напряжение : 560 В (максимальное 700 В)

• Токовая нагрузка : 8 А на одиночный контакт, максимальная суммарная 27 А

• Сопротивление контактов : Не более 5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Электрическая прочность изоляции : До 1850 В при рабочем напряжении 560 В и до 2300 В при 700 В

• Усилие расчленения : 54 Н (5,5 кгс)

• Минимальная наработка : 1000 часов

• Количество сочленений-расчленений : 500

• Габаритные размеры : 24?24?25 мм

• Масса : Не более 9 г

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C

• Относительная влажность : До 98% при +25°C и +35°C

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия

Соединители 2РМТ14Б4Ш1А1В используются в различных видах электро- и радиоаппаратуры специального и общего назначения, обеспечивая надежное и долговечное соединение проводов и кабелей.
