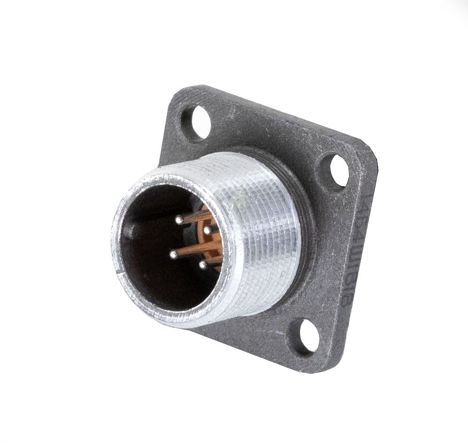

Разъем 2РМТ14Б4Ш1В1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМТ и имеет блочный корпус с посадочным диаметром 14 мм.

Основные характеристики:

• Тип соединителя: 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Количество контактов: 4.

• Диаметр контактов: 1,0 мм.

• Максимальная токовая нагрузка на контакт: до 8 А, на весь разъем — до 27 А.

• Рабочее напряжение: до 560 В.

• Температурный диапазон: от -60°С до +100°С.

• Покрытие контактов: серебро.

• Метод монтажа: обжимка или навесной (объемный).

• Сочленение: резьбовое.

Применение:

Разъемы серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они подходят для работы с проводами и кабелями в условиях переменного и постоянного тока частотой до 3 МГц.

Конструкция:

Корпусные детали разъема изготовлены из алюминиевого сплава, а изоляторы — из прессматериала АГ-4 или карболита. Контакты выполнены из латуни с серебряным покрытием.

Важные особенности:

• Разъемы имеют одношпоночную поляризацию корпуса.

• Кабельные и приборные части соединяются только между собой, а не с одинаковыми типами.
