2РМТ14БПЭ4Г1В1В

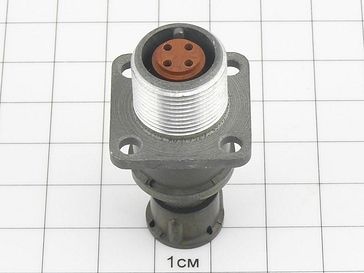

2РМТ14БПЭ4Г1В1В — это тип цилиндрического низкочастотного тропикоустойчивого разъема, который относится к серии 2РМТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В или 700 В в зависимости от конкретных условий эксплуатации.

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Розетка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

• Сопротивление контактов : Не более 0,005 Ом.

• Максимальное рабочее напряжение : До 560 В.

• Максимальное испытательное напряжение : До 1850 В.

• Токовая нагрузка на одиночный контакт : До 8 А.

• Суммарная токовая нагрузка на соединитель : До 27 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температурный диапазон : От -60°C до +100°C.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
