2РМТ14КПЭ4Г1В1В

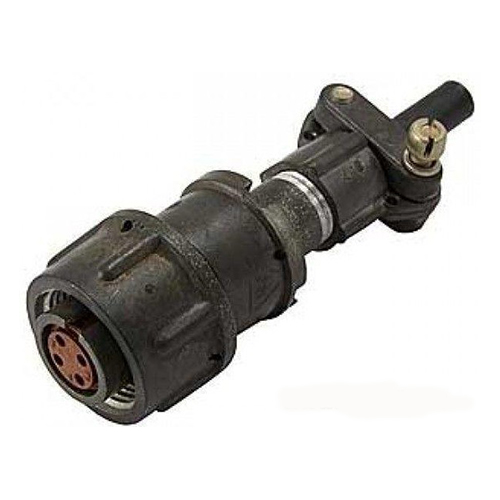

Разъем 2РМТ14КПЭ4Г1В1В представляет собой 4-х контактную негерметичную кабельную розетку серии 2РМТ. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В (или 700 В в зависимости от типономинала).

Технические характеристики:

• Количество контактов : 4.

• Диаметр контактов : 1 мм.

• Токовая нагрузка : до 8 А на каждый контакт и до 27 А на соединитель в целом.

• Максимальное рабочее напряжение : до 560 В (или 700 В).

• Сопротивление контактов : не более 2,5 мОм (или 5 мОм в некоторых источниках).

• Теплостойкость : до 100°C.

• Климатическое исполнение : всеклиматическое.

• Материал корпуса : алюминиевый сплав.

• Материал изолятора : карболит.

• Соединение : резьбовое.

• Поляризация корпусов : одношпоночная.

Применение и особенности:

• Используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

• Имеет прямой патрубок и гайку для экранированного кабеля.

• Относится к группе цилиндрических, низкочастотных разъемов.

Условия эксплуатации:

• Допустимая температура: от -60°C до 100°C.

• Допустимая вибрация: синусоидальная в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар: пиковое ударное ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного действия.
