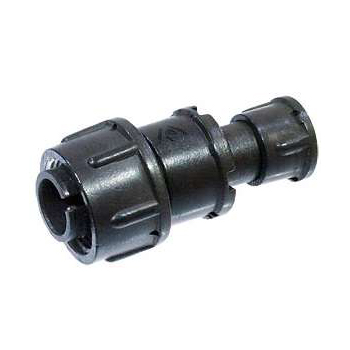

2РМТ14КПЭ4Ш1В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии негерметичных соединителей и состоит из корпуса, изолятора и контактов.

Технические характеристики

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная на соединитель от 27 А до 260 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Условия эксплуатации : Рабочая температура от -60° С до 100° С, повышенная относительная влажность до 98% при 25° С.

Применение

Эти соединители используются для внутреннего и наружного монтажа в различных климатических условиях, соответствуя стандартам УХЛ2.1 по ГОСТ 15150-69. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Механический удар : Одиночный удар до 5000 м/с?, многократный удар до 1000 м/с?.

• Линейное ускорение : До 2000 м/с?.
