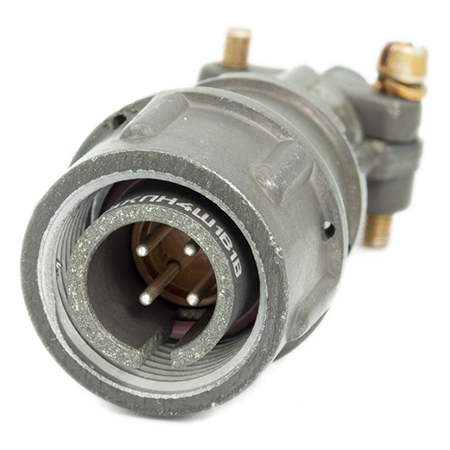

2РМТ14КПН4Ш1В1В

Соединитель 2РМТ14КПН4Ш1В1В является кабельной вилкой, предназначенной для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 В (или 700 В в зависимости от типономинала) . Он относится к серии цилиндрических низкочастотных тропикоустойчивых разъемов.

Основные характеристики:

• Тип соединителя : 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Условный размер корпуса : 14 мм.

• Тип корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 4.

• Вид соединителя : Вилка (Ш).

• Сочетание контактов : Диаметр контактов 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100°С.

• Всеклиматическое исполнение : В.

Технические параметры:

• Максимальная токовая нагрузка на контакт : 8 А.

• Максимальная суммарная токовая нагрузка на соединитель : 27 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Максимальное сечение проводов : 0,5 мм.

• Габаритные размеры : Диаметр 14,5 мм, длина 55,5 мм.

• Масса : Не более 25 г.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.
