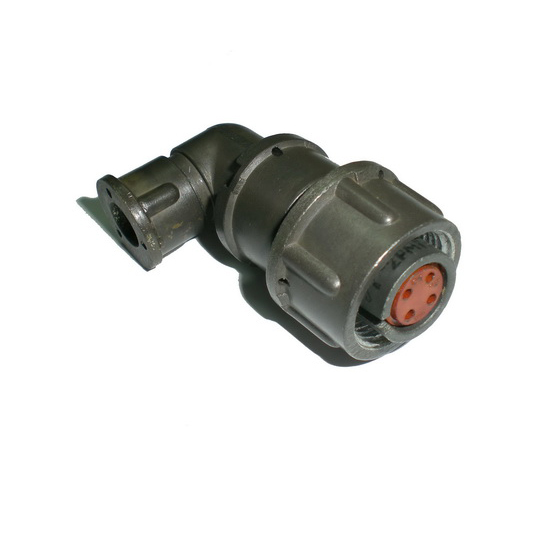

Разъем 2РМТ14КУЭ4Г1В1В относится к серии 2РМТ и представляет собой кабельную розетку с угловым патрубком, предназначенную для соединения электрических цепей. Он используется для монтажа на экранированные кабели, что указано буквой "Э" в маркировке.

Основные характеристики:

• Тип соединителя : 2РМТ — низкочастотный цилиндрический негерметичный разъем.

• Условный размер корпуса : 14.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 4.

• Диаметр контактов : 1 мм.

• Максимальная токовая нагрузка на контакт : варьируется в зависимости от источника, но обычно до 8 А или 50 А в сумме на все контакты.

• Максимальное рабочее напряжение : от 560 В до 700 В.

• Сопротивление контактов : не более 5 мОм.

• Количество сочленений-расчленений : до 500 раз.

• Минимальная наработка : от 1000 до 5000 часов.

• Срок сохраняемости : не менее 15 лет.

• Климатическое исполнение : В — всеклиматическое.

Применение:

Разъемы серии 2РМТ используются в различных видах электро- и радиоаппаратуры для соединения и разъединения электрических цепей. Они подходят для работы с постоянным и переменным током частотой до 3 МГц.

Материалы:

Корпус разъема изготовлен из специального сплава алюминия АЛ-11, а изолятор — из пресс-материала АГ-4. Контакты имеют серебряное покрытие.

Установка:

Разъемы монтируются на кабель с помощью резьбовой фиксации.
