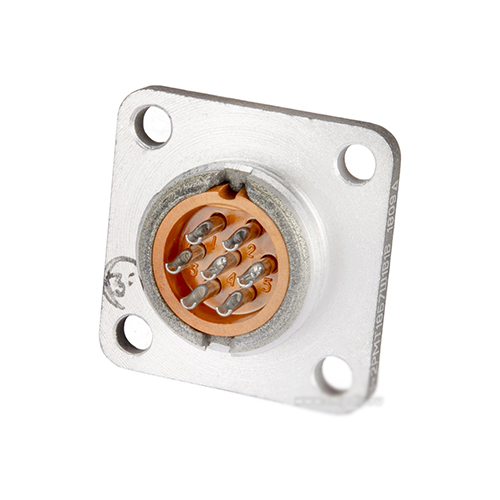

2РМТ18Б7Ш1В1В

Разъем 2РМТ18Б7Ш1В1В относится к серии 2РМТ и представляет собой цилиндрический, низкочастотный, негерметичный и тропикоустойчивый соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В (или 700 В в зависимости от типономинала).

Основные характеристики:

• Тип соединителя : 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Посадочный диаметр : 18 мм.

• Количество контактов : 7.

• Диаметр контактов : 1 мм.

• Токовая нагрузка : до 7 А на каждый контакт и до 40 А на соединитель в целом.

• Максимальное рабочее напряжение : до 560 В.

• Сопротивление изоляции : не менее 5000 МОм.

• Климатическое исполнение : всеклиматическое.

• Покрытие контактов : серебро.

• Теплостойкость : до 100°С.

• Минимальная наработка : 1000 часов.

Применение:

Разъемы серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения . Они могут быть как приборными (блочными), так и кабельными.

Условное обозначение:

• 2РМТ : Тип соединителя.

• 18 : Условный размер корпуса.

• Б : Блочный тип корпуса.

• 7 : Количество контактов.

• Ш : Вилка.

• 1 : Сочетание контактов (все контакты 1 мм).

• В : Серебряное покрытие контактов.

• 1 : Максимально допустимая температура окружающей среды (100°С).

• В : Всеклиматическое исполнение.
