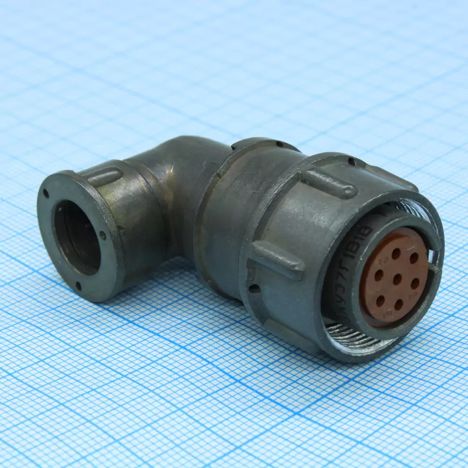

2РМТ18КУЭ7Г1В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Она состоит из корпуса, изолятора и контактов, обеспечивая пылезащиту контактов и мест подсоединения проводов к ним.

Технические характеристики

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Вид контактов : Розетка.

• Диаметры контактов : 1 мм.

• Вид покрытия контактов : Серебро.

• Теплостойкость : До 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Электрические характеристики

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При максимальном рабочем напряжении 560 В: 1850 В.

  • При максимальном рабочем напряжении 700 В: 2300 В.

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10000 Гц, уровень звукового давления — 170 дБ.

• Механический удар :

  • Многократного действия: пиковое ударное ускорение — 1000 м/с?, длительность действия от 1 мс до 3 мс.

  • Одиночного действия: пиковое ударное ускорение — 5000 м/с?, длительность действия от 0,1 мс до 2 мс.

• Линейное ускорение : 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Температура среды : От -60° С до 100° С.

• Смена температур : От 180° С до -60° С.

Надежность и долговечность

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Гамма-процентный срок сохраняемости (при ? = 99,5%): 15 лет.
